Restauratie achteras


De achterwielen hadden speling en de remmen werkten niet goed.
Dat duidt op versleten kogellagers.
Bovendien was er sprake van olielekkage. Versleten keerringen dus.
De remtrommels bij de Deutz D15 zitten niet aan de buitenkant van de as maar in de as naast de versnellingsbak.
Voor al deze problemen moet de achteras dus uit elkaar.

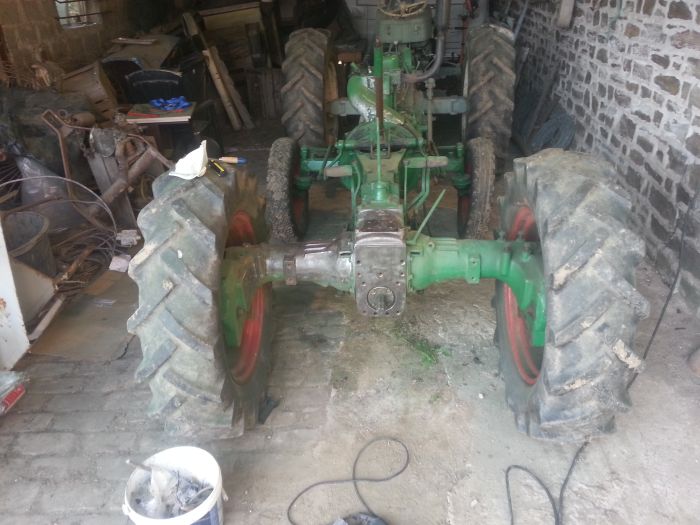

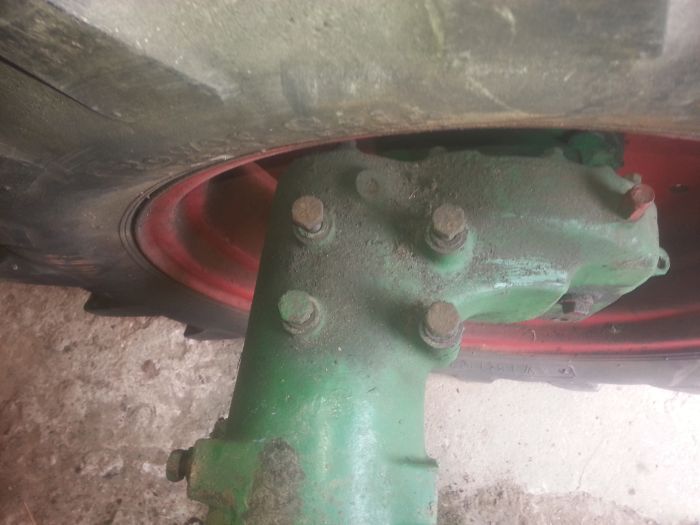

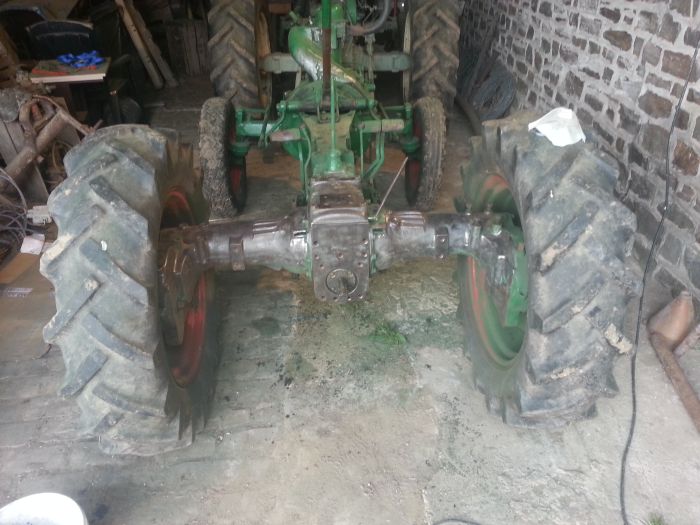

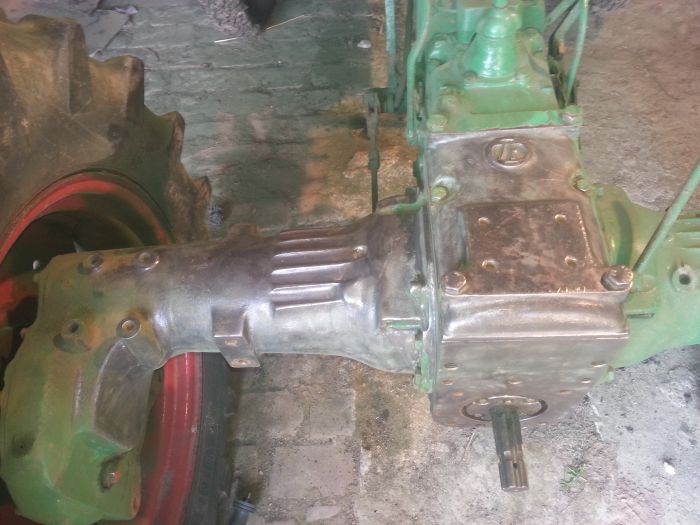

De achteras met portaalaandrijving

Een portaalaandrijving is een overbrenging in de aandrijfas van een voertuig, waarmee een hogere dan wel lagere bodemvrijheid gecreeerd kan worden.


Voorbeelden van een hogere bodemvrijheid zijn veel te vinden bij tractoren en terreinvoertuigen (bijv. Unimog).


Voorbeelden van verlagen door middel van portaalassen kan men vinden in de wereld van het openbaar vervoer: lijnbussen met een lage instap hebben portaalassen.

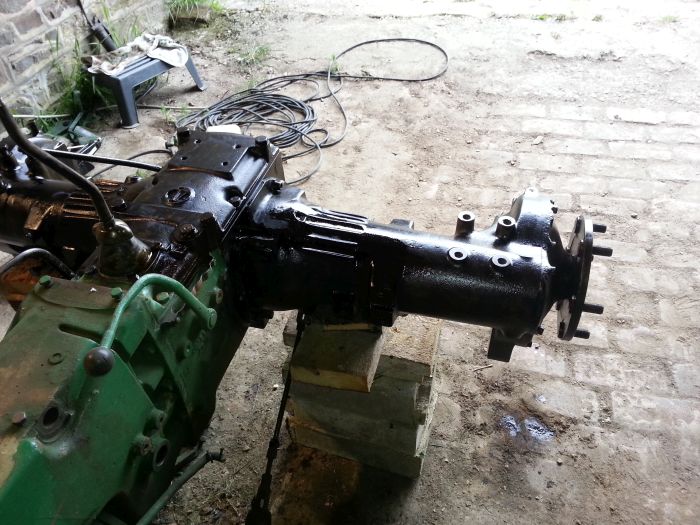

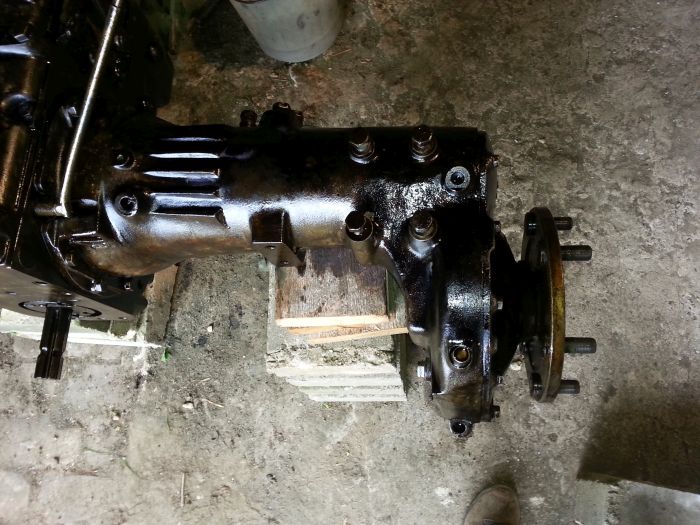

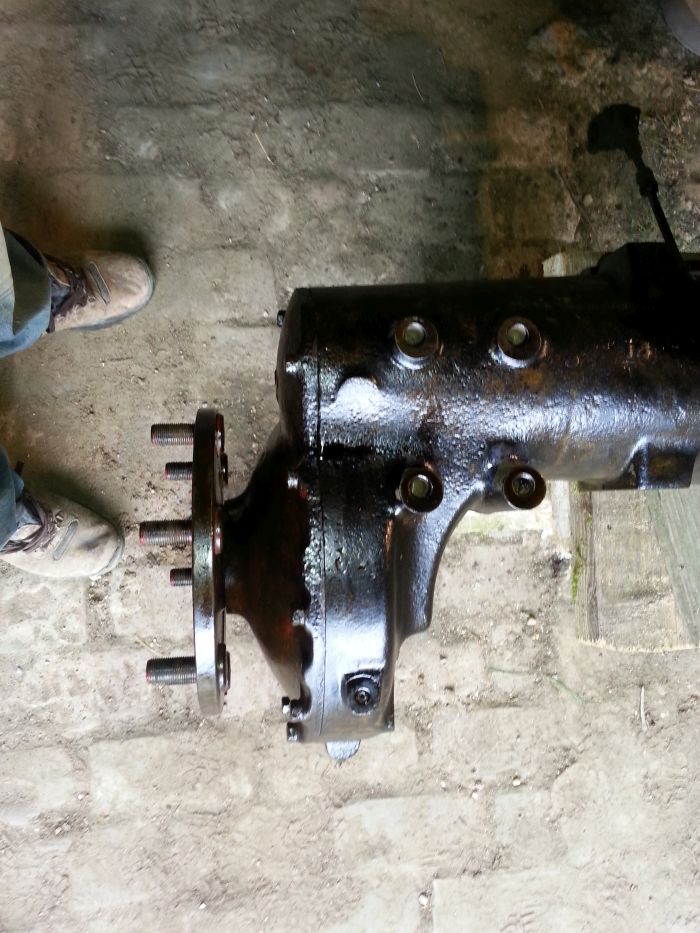

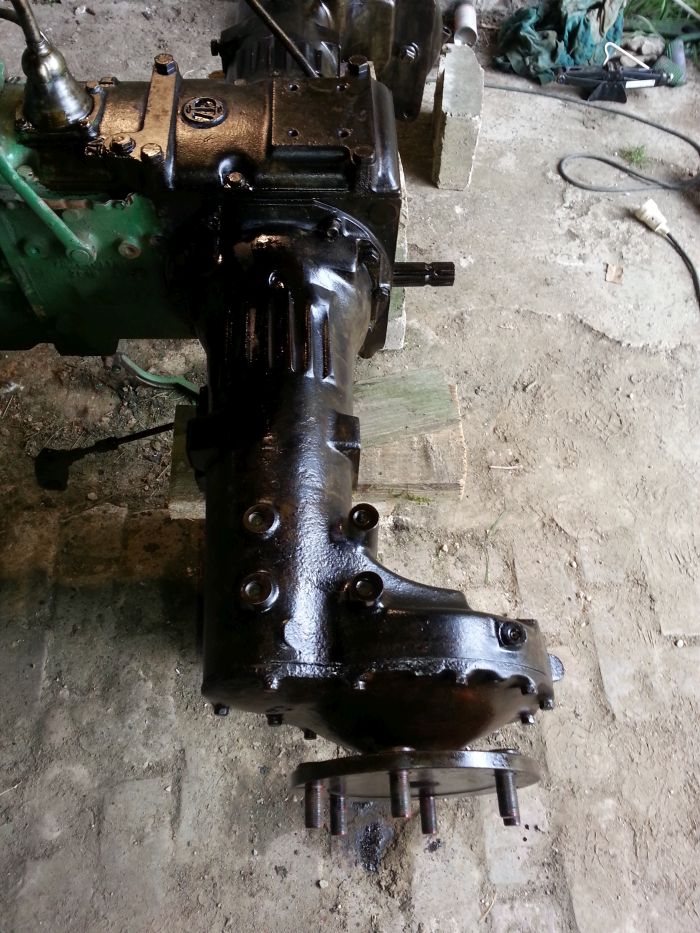

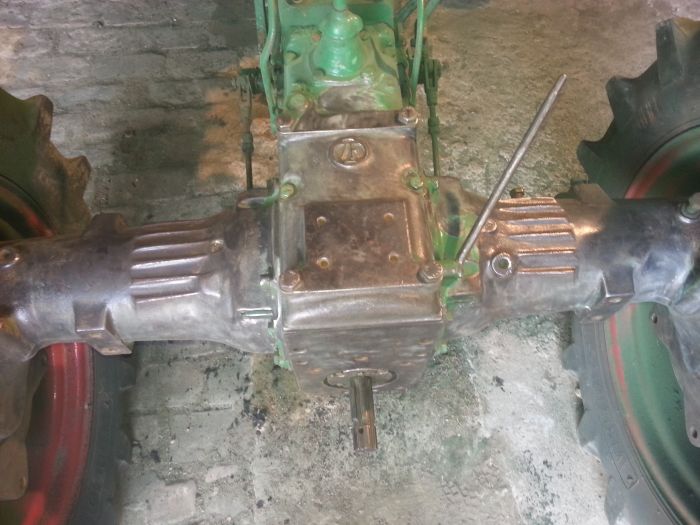

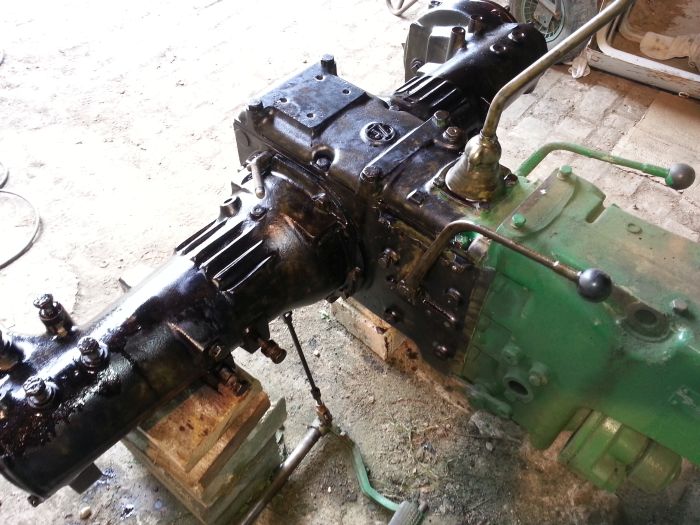

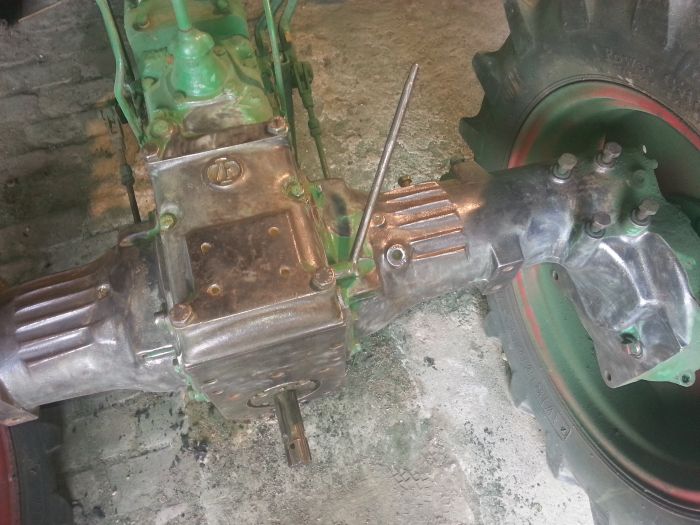

Alle oude verflagen verwijderd en voorzien van roestoplosser.
De zwarte kleur ontstaat door een verbinding van de roestresten met de roestoplosser.

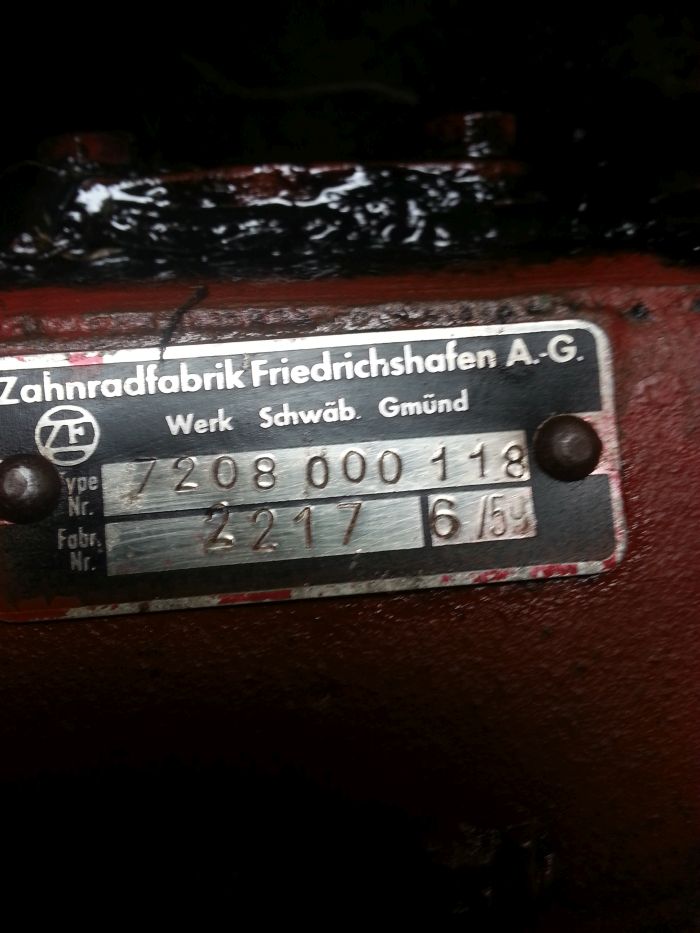

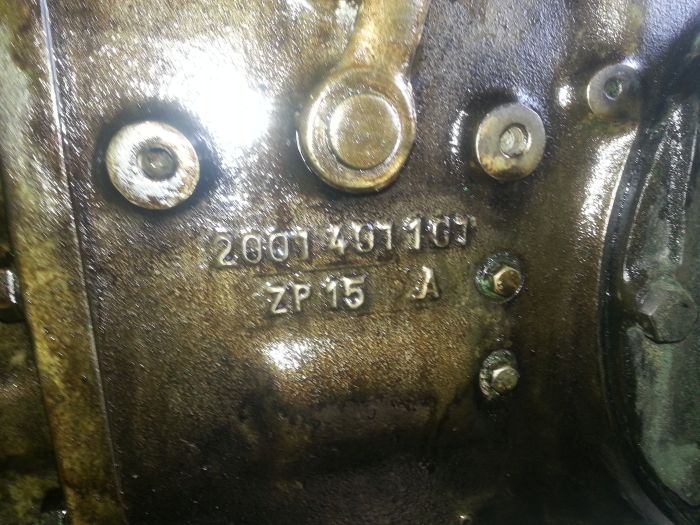

Het typeplaatje van ZF.

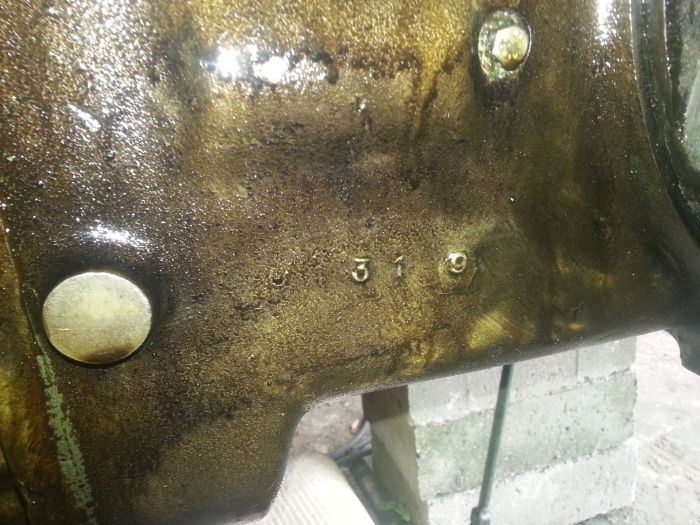

Deze achteras werd in juni 1959 gemaakt in de fabriek Schabisch Gmund nabij Frankfurt.
ZF leverde niet alleen de versnellingsbak , maar alles tot het koppelingshuis.

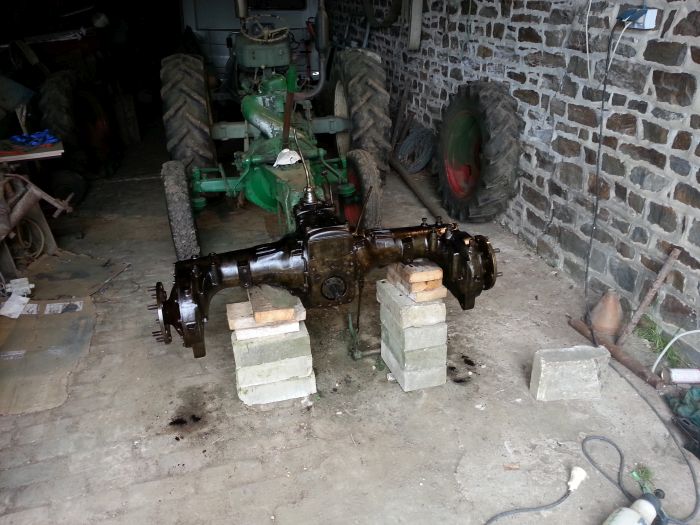

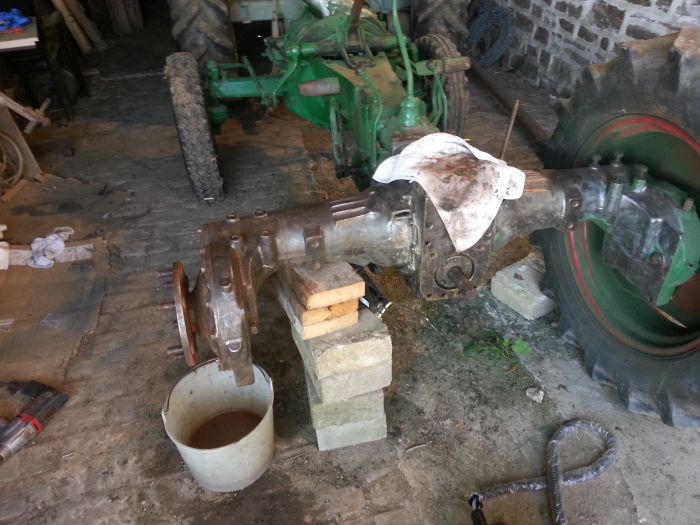

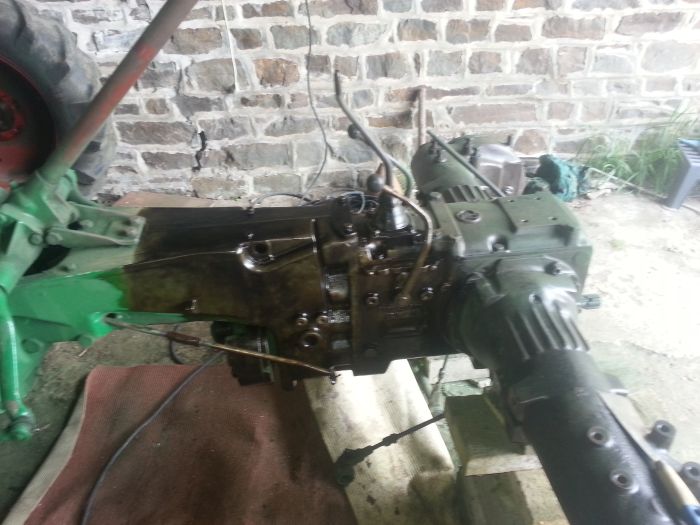

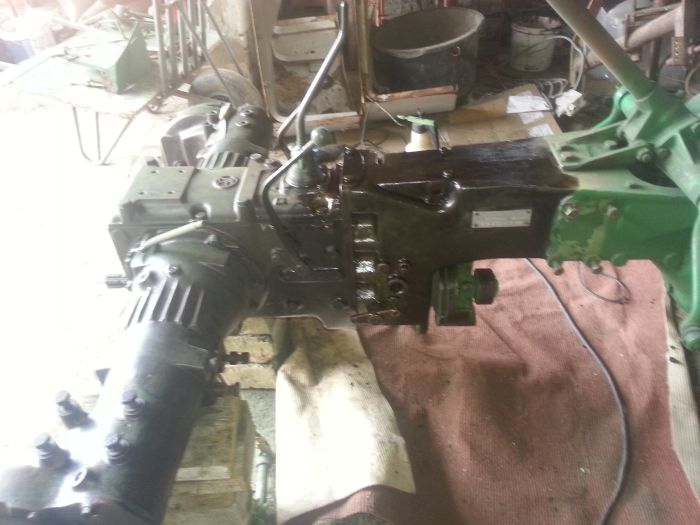

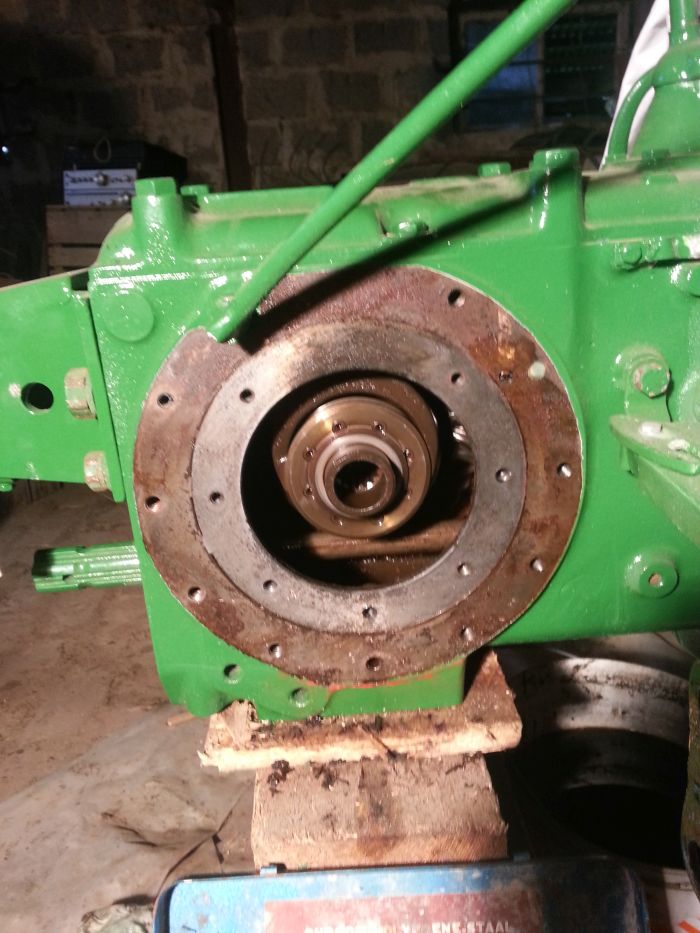

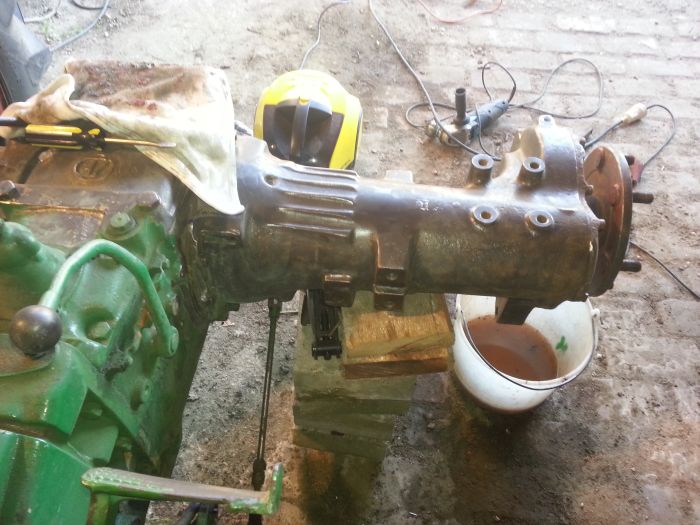

De achteras tot aan de versnellingsbak verwijderd.

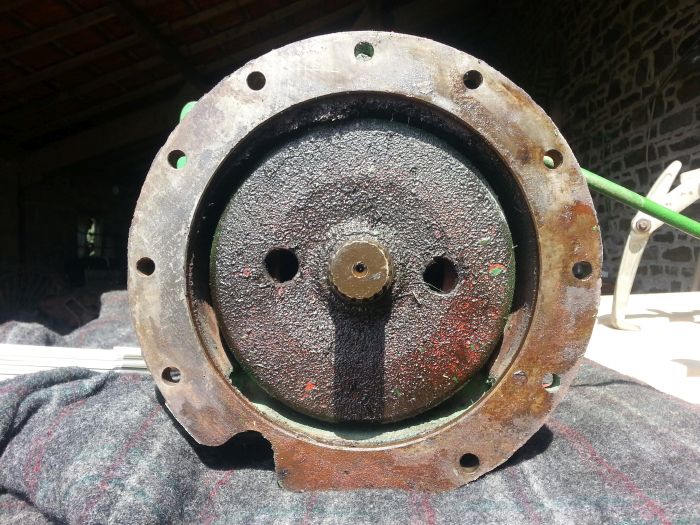

De remtrommel met nogal wat olie van de versnellingsbak.
De keerring moet vervangen worden.
De veren van de remschoenen waren gebroken.
De remvoeringen waren nauwelijks versleten.

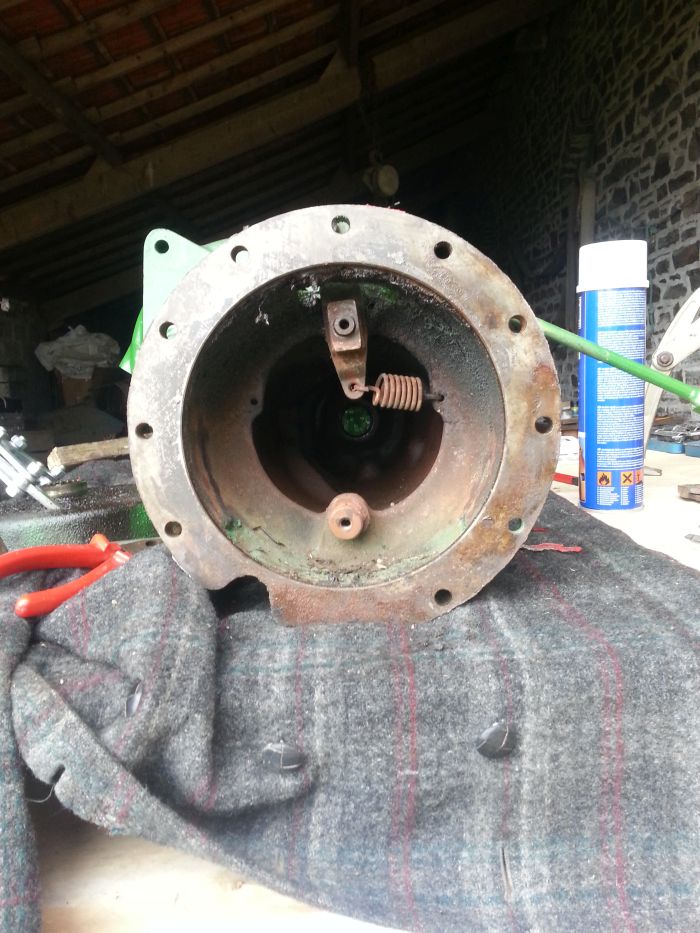

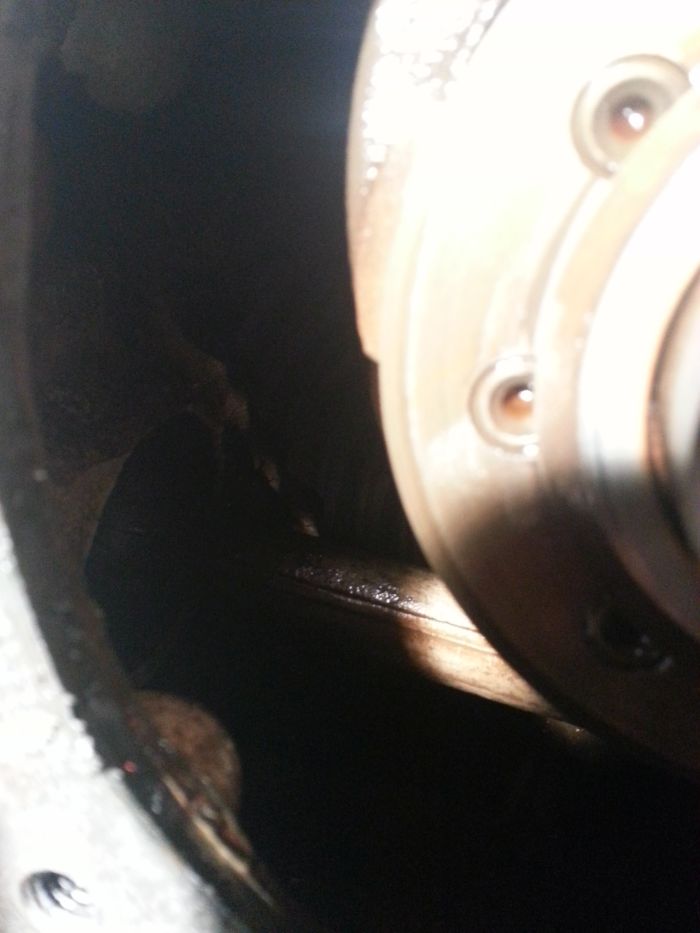

Het mechanisme voor de remschoenen.

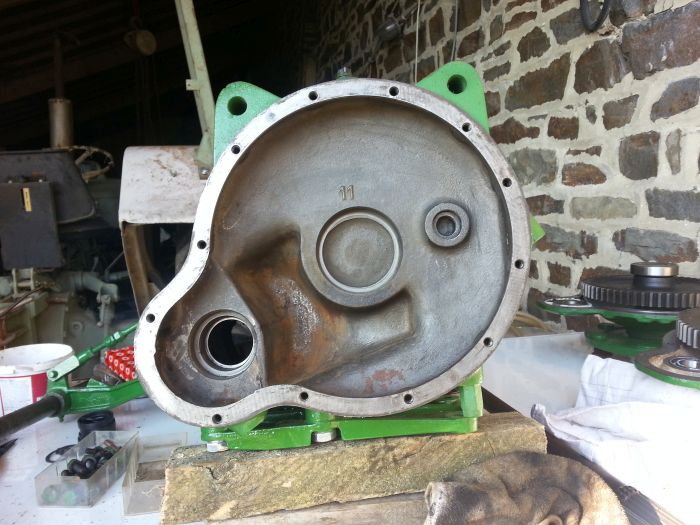

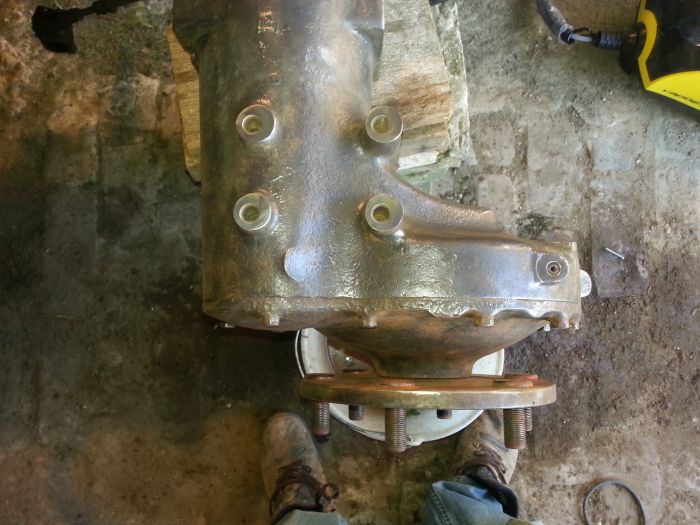

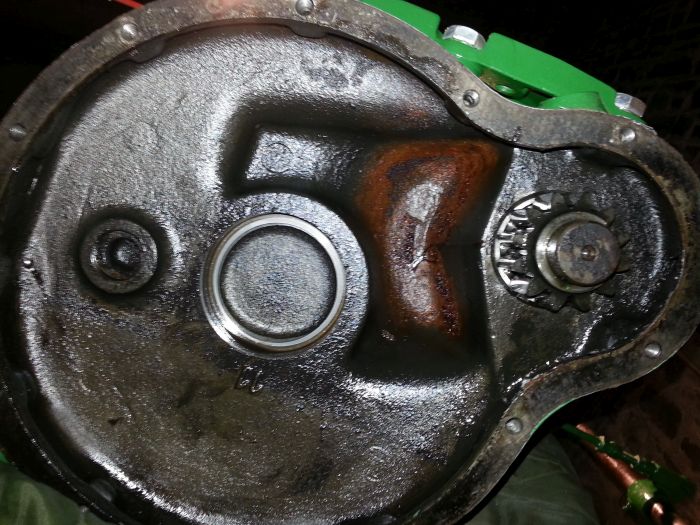

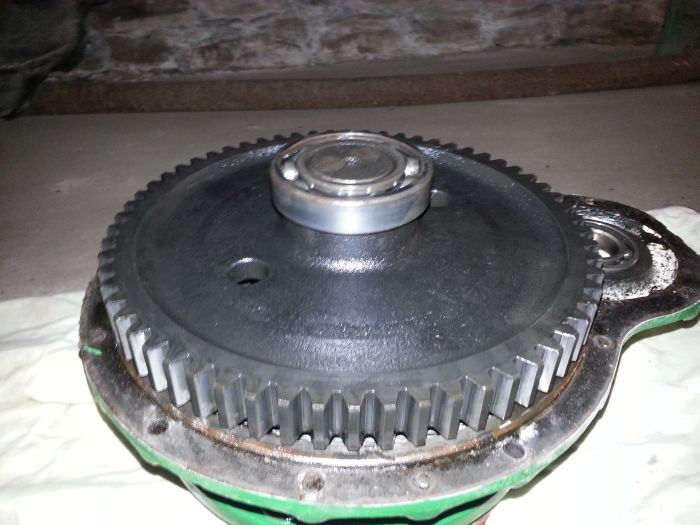

De portaalaandrijving.

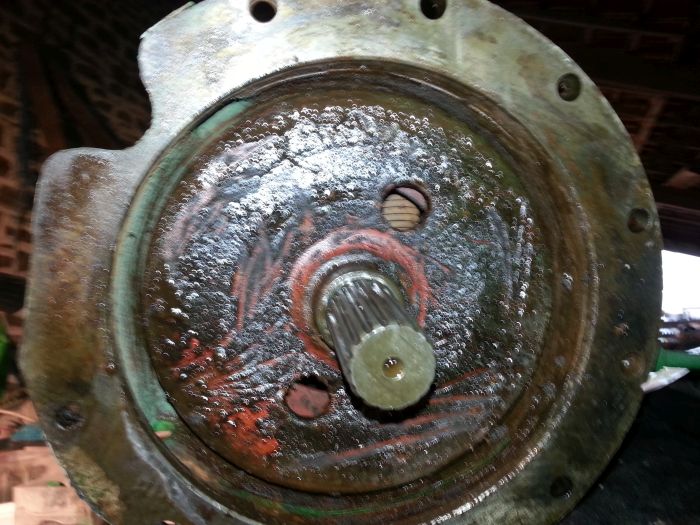

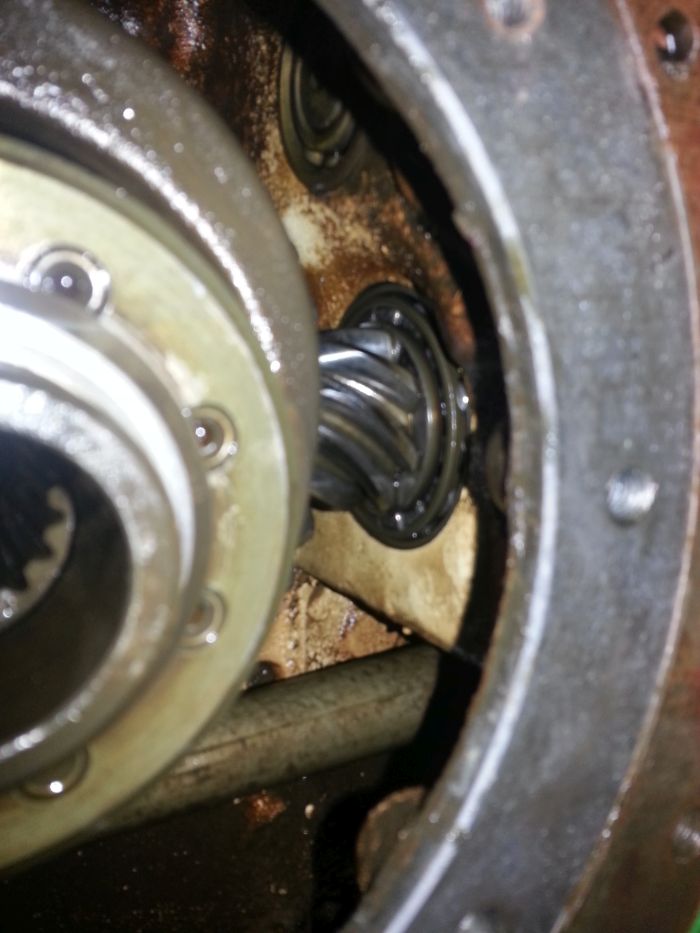

Rechts de steekas voor de aandrijving.

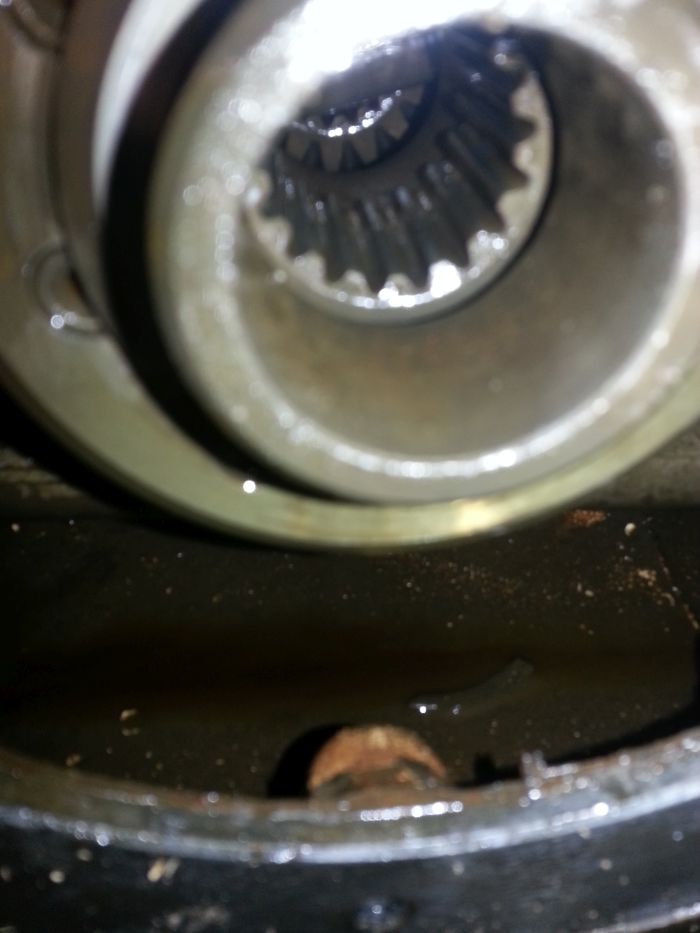

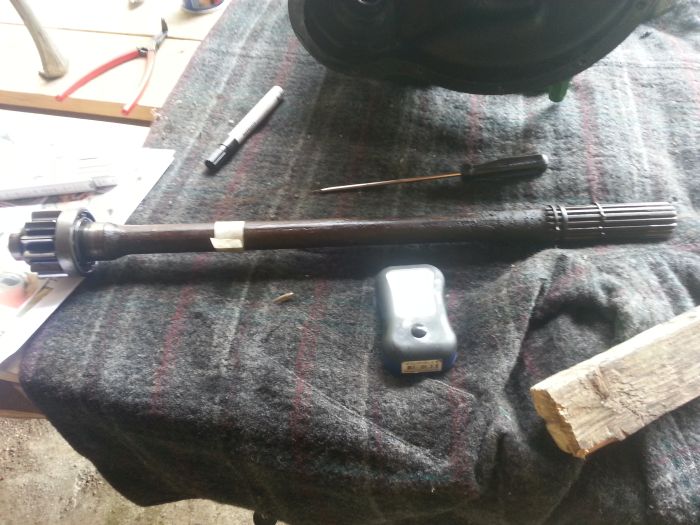

De steekas.

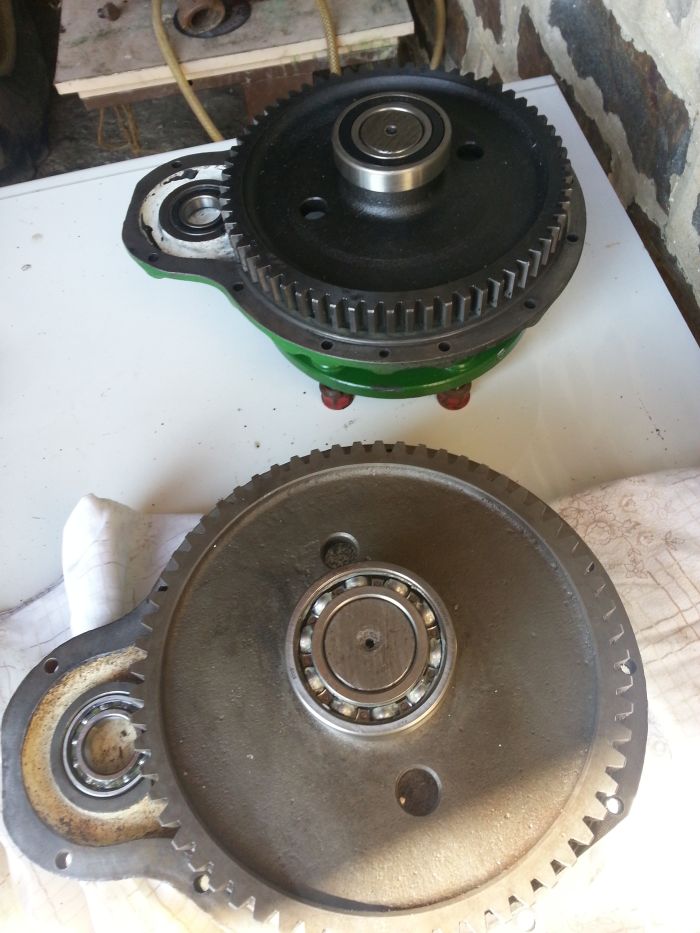

De beide portaalassen.

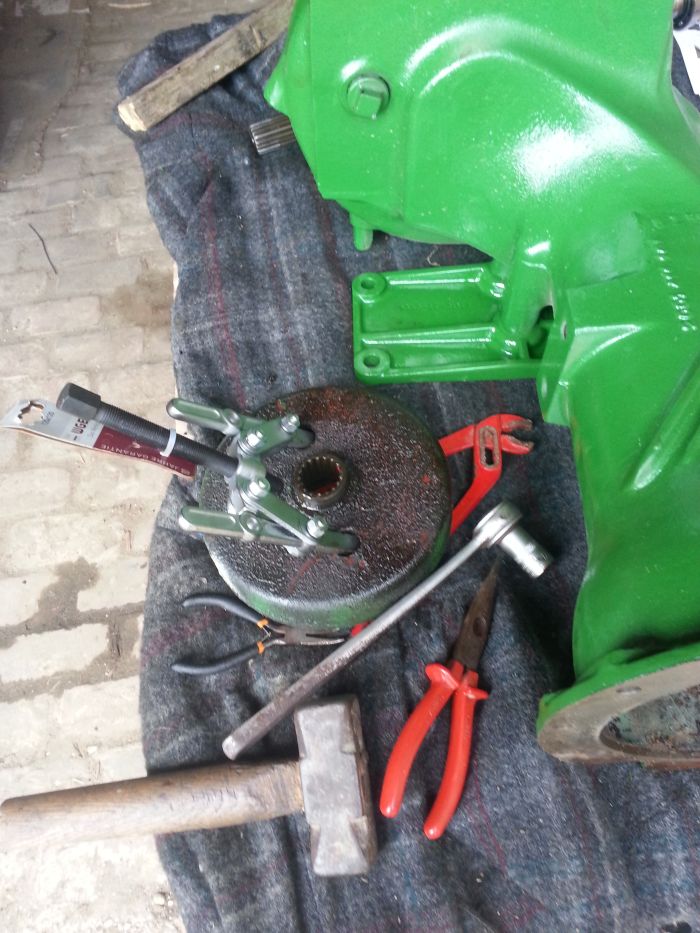

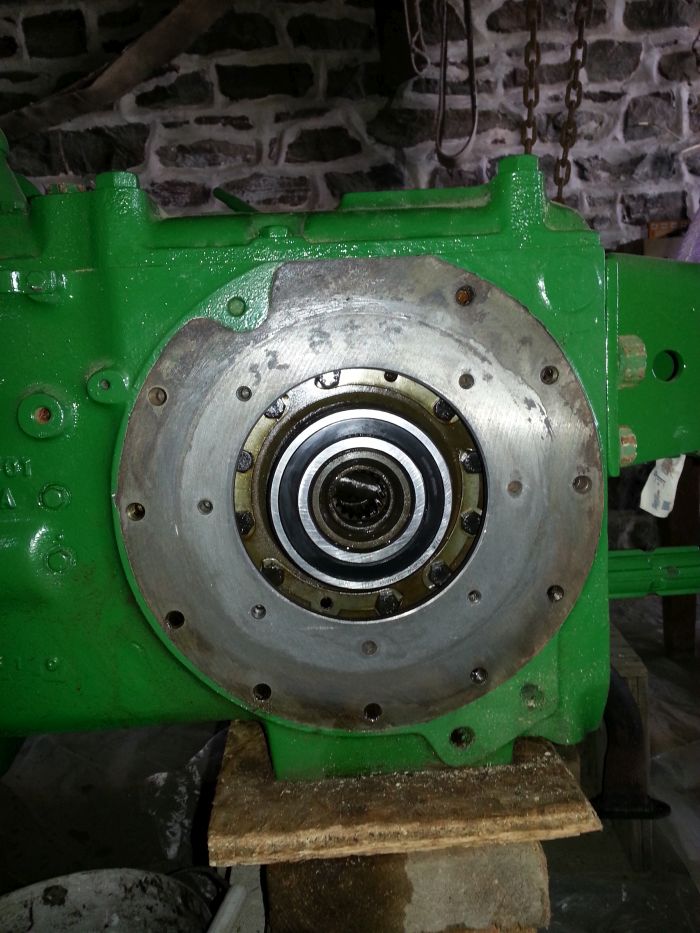

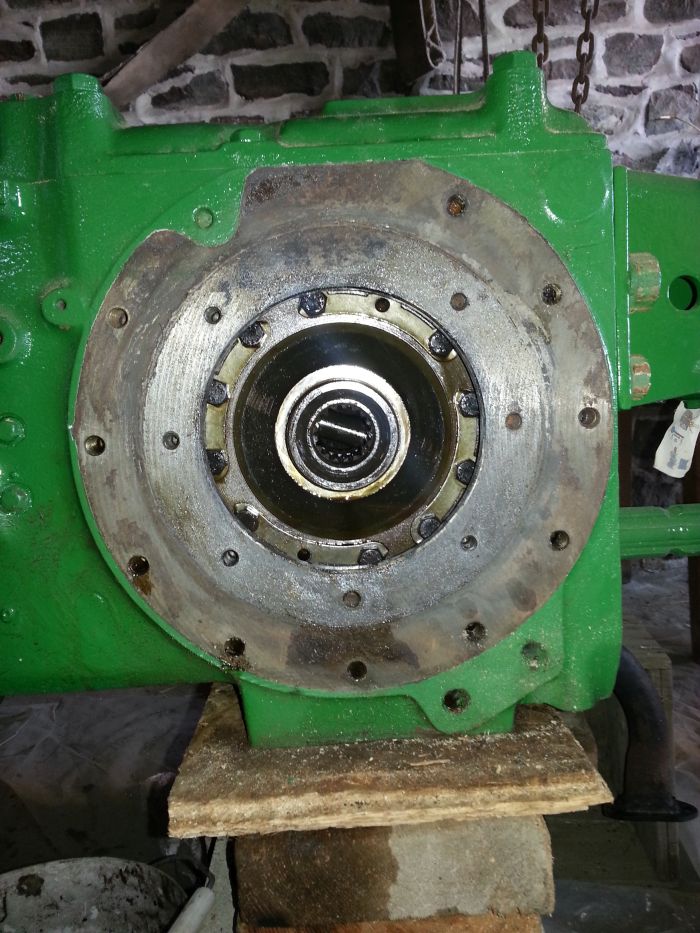

Nieuw kogellager en keerring gemonteerd.

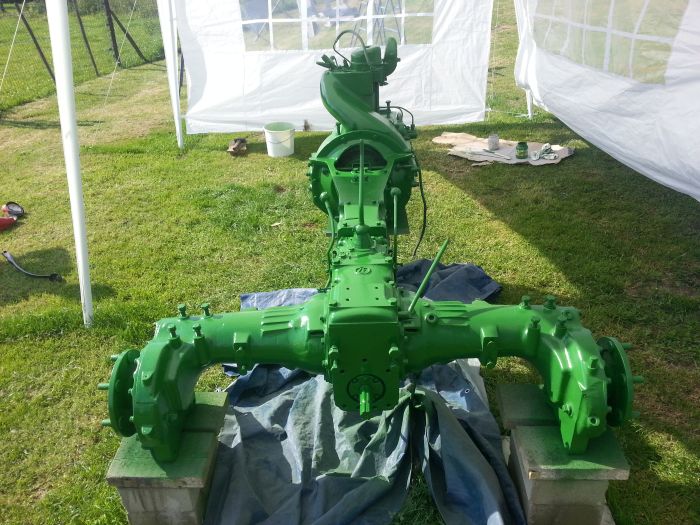

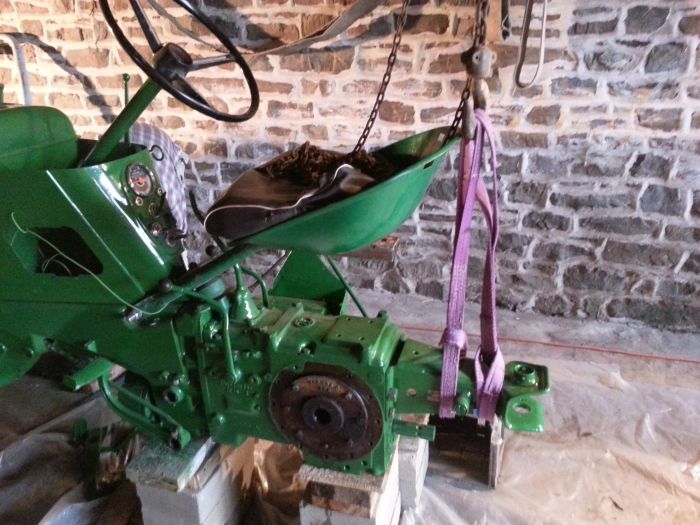

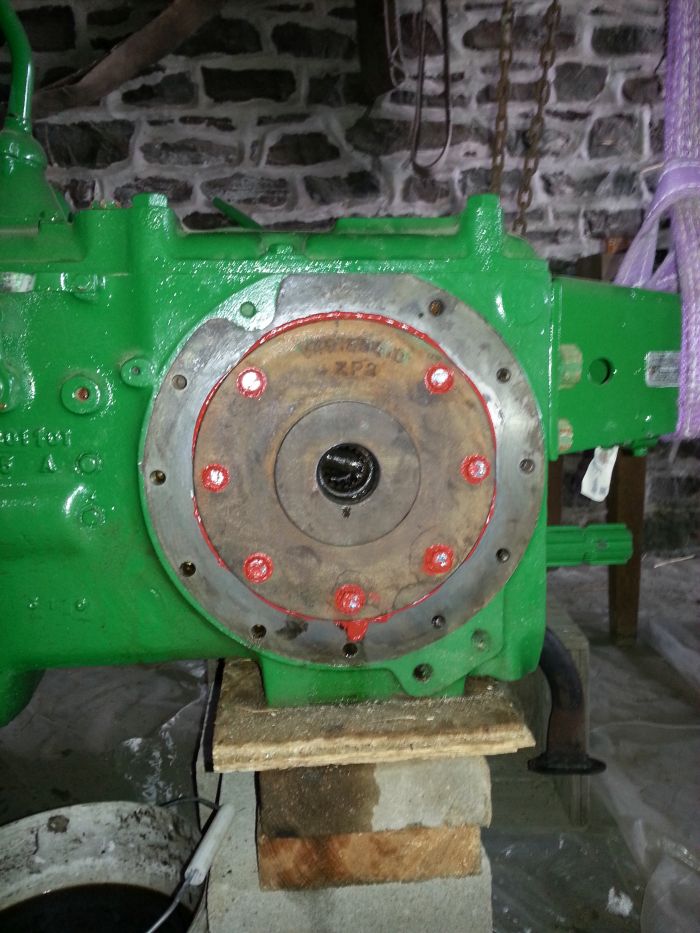

De versnellingsbak weer gesloten.
  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1

  • afb 1


Plaats de cursor op de foto en de diavoorstelling pauzeert. Plaats de cursor op deze regel en de diavoorstelt gaat verder.
Hiernaast een nog aantal foto's van de restauratie van de versnellingsbak.
